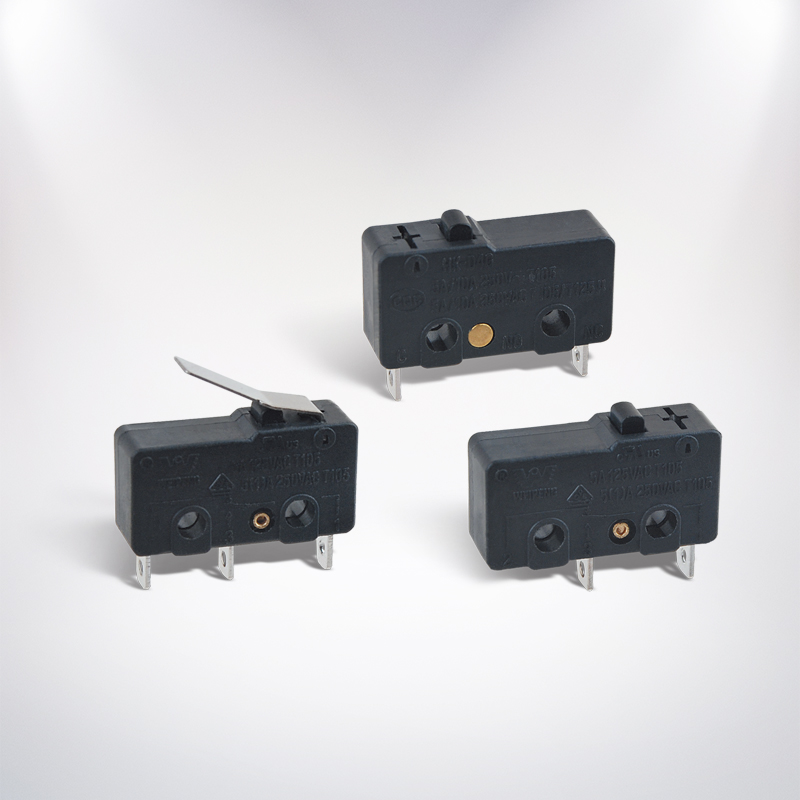

Micro Switch 5a 125 250v

Micro Switch 5a 125 250ver en lille snap-afbryder, der bruges til at tænde og slukke for elektriske kredsløb op til maksimum 5a ved de specificerede driftsgrænser med 125 v AC og 250 v AC. Det bruges generelt i elektroniske apparater, kontrolsystemer, salgsautomater, kontorudstyr, døre og dæksler, apparater mv.

Bekræft, at ud over den eksisterende klassificering er belastningstypen, aktuatortypen, kraften, konfigurationen af ​​klemmer, dimensioner og miljøforhold egnede til den brug, du planlægger for komponenterne.

Hvad betyder 5A 125/250VAC?

Betegnelsen "5A 125/250VAC" angiver typisk, at kontakten maksimalt kan klare 5 ampere ved en spænding på 125 volt AC eller 250 volt AC, hvis den bruges med den passende belastning som anbefalet af producenten.
Denne specifikation gælder normalt for resistive belastninger.

Enheder som motorer, solenoider, kompressorer, lamper, transformere og elektroniske strømforsyningsenheder kan opleve høj startstrøm eller elektrisk lysbue. I sådanne tilfælde kan det være nødvendigt at anvende enheder med en anden belastningsværdi eller anvendelse af en passende undertrykkelsesanordning.

Dette repræsenterer en AC-klassificering. Dette garanterer dog ikke, at switchen er godkendt til brug ved 125VDC eller 250VDC. Se altid efter den distinkte DC-klassificering i det tildelte datablad, før du fortsætter.

Hvordan virker en mikroswitch?

En mikrokontakt anvender en snap-mekanisme. I det øjeblik aktuatoren kommer ind på det nøjagtige sted, ændrer den indre fjeder kontakttilstand hurtigt. Derfor tillader den fremragende pålidelighed af kontakten på trods af dens minimale bevægelse og konstante driftspunkt.

Blandt de typiske typer aktuatorer er stemplet, hængselshåndtaget, rullehåndtaget og den simulerede rulle. Den passende type aktuator vælges baseret på den tilgængelige plads, bevægelsesretningen og den nødvendige kraft og afstand til processen.

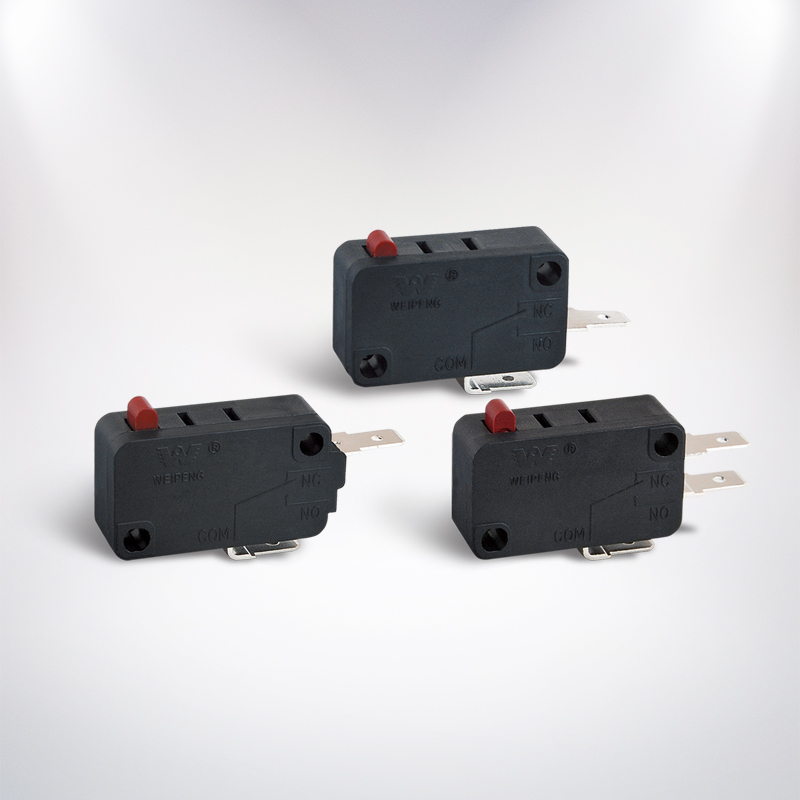

SPDT-terminalkonfiguration

Flere 5A-modeller fungerer i SPDT-tilstand (Single Pole Double Throw). De almindelige terminaler i SPDT er COM, NC og NO.

Når kredsløbet aktiveres ved at trykke på aktuatoren, skal du bruge COM i forbindelse med NO. På den anden side skal du bruge COM i kombination med NC, når kredsløbet skal forblive lukket i standbytilstand og bliver åbent, når aktuatoren er aktiveret. Sørg for at verificere mærkningen på selve kontakten før ledningsprocessen.

Hvad er en følsom mikroswitch?

En mikrokontakt, der er følsom, fungerer med ganske lav kraft. Det er nyttigt, når kontakten aktiveres ved hjælp af en let dør, plastikflig, lille mekanisme eller begrænset bevægelse.

Følsomhed bestemmes af mere end den aktuelle vurdering. Tjek følgende specifikationer:

• Betjeningskraft og udløserkraft
• Pretravel og overtravel
• Betjeningsposition
• Aktuatortype og længde
• Mekanisk og elektrisk levetid

Brugen af ​​et rullehåndtag kan minimere den nødvendige indsats fra det eksterne system. Forkert justering kan dog føre til lateral stress og tidligt svigt. Den skal fungere korrekt og fungere uden at overskride dens overkørselsspecifikation.

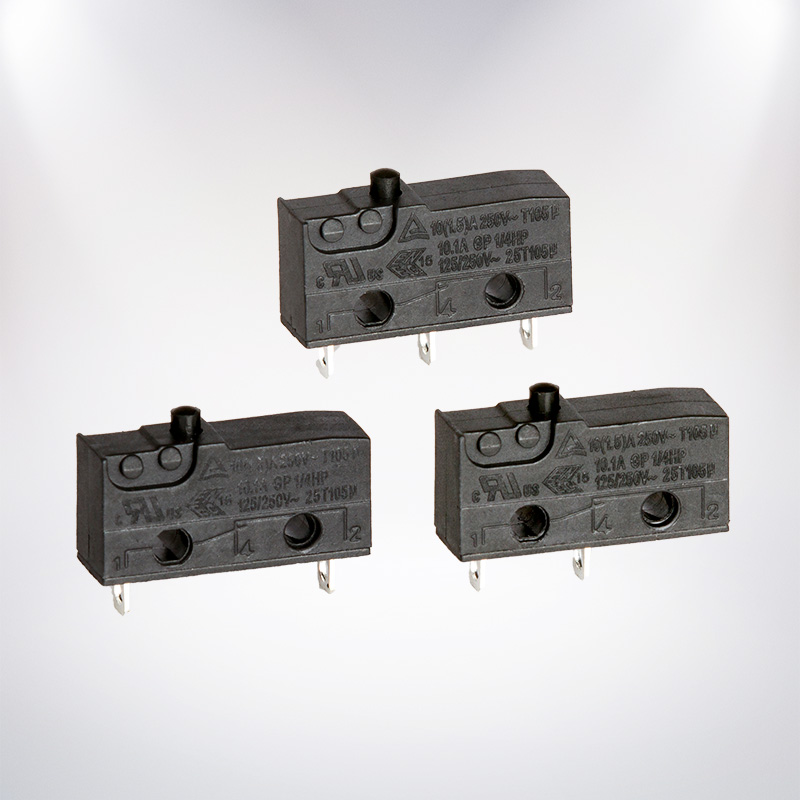

5A, 10A, 16A og 21A mikrokontakter

Mikrokontakter fremstilles i forskellige versioner af strømstyrker, nemlig 5A, 10A, 16A og 21A. Højere strømstyrke er ikke nødvendigvis det rigtige valg; det er altafgørende, at kontakten skal holdes i overensstemmelse med applikationsspænding, belastningstype, mål, terminaltype og standarder.

Når du ser på en mikroswitch vurderet til 5A ved både 125V og 250V med andre modeller vurderet til 10A, 16A og 21A, bør du sammenligne alle specifikationerne i stedet for kun at se på vurderingen. Den højere nominelle kontakt kan afvige fra de lavere klassificerede modeller i designfunktioner såsom monteringshuller, aktuatorvandring, terminalposition og kontaktdimensioner.

Belastning og sikkerhedshensyn

Før belastningen tilsluttes, er det nødvendigt at identificere ikke kun den normale strøm, men også start- eller startstrømmen. Resistive belastninger er normalt meget lettere at håndtere end induktive eller kapacitive belastninger. Motorer og solenoider kan generere gnister, der kan skade kontakterne, selvom den normale strøm er under 5 A.

I hovedapplikationer skal der anvendes passende isolering, overbelastningsbeskyttelse, mekanisk beskyttelse og indkapsling. Korrekt installation af kontakten skal normalt udføres, så den bryder den ledende ledning som specificeret af udstyrets design og lokale elektriske forskrifter.

Før installationen eller afprøvningen i denne henseende afbrydes strømforsyningen. Tilslutningen af ​​netspændingen skal enten afsluttes eller efterses af en kvalificeret fagmand.

Monterings- og installationstips

Kontroller altid karrosseridimensioner, monteringshulafstand, aktuatorhøjde, terminaltype og driftsposition før bestilling. Switche, der ligner hinanden, er ikke nødvendigvis udskiftelige.

Aktuatoren skal presses i den rigtige retning, og den må ikke bruges som et hårdt mekanisk stop, medmindre andet er angivet af producenten. Overdreven stød, sidetryk, fugt, fugt og vibrationer skal undgås.

Der er forskellige typer almindeligt anvendte terminaler; de inkluderer loddeterminaler, hurtige tilslutningstapper, PCB-stifter og ledningsterminaler. Stilen kan vælges ud fra den anvendte monteringsteknik og tilgængeligheden af ​​plads.

Sådan vælger du den rigtige model

Brug denne tjekliste før køb:

• Bekræft AC- eller DC-spændingen og den faktiske belastningsstrøm.
• Identificer, om belastningen er resistiv, induktiv, kapacitiv, motor eller lampe.
• Vælg SPDT, SPST-NO eller SPST-NC alt efter kredsløbet.
• Vælg den nødvendige betjeningskraft og aktuatorstil.
• Sammenlign monteringsdimensioner og terminalpositioner.
• Tjek driftstemperatur, tætning, elektrisk levetid og godkendelser.
• Anmod om det officielle datablad for det nøjagtige varenummer.

FAQ: Følsom Micro Switch SPDT 5A 125/250VAC

Hvad er en følsom mikroswitch SPDT 5A 125/250VAC?

Switchen er en lav-kraft og snap-action enhed med en fælles terminal og to udgange. Dens maksimale strømværdi er 5A, når den betjenes under kontrollerede forhold.

Kan jeg bruge det til 250VDC?

Nej, mens mærkningen på 125/250 VAC repræsenterer en AC-klassificering, giver den ikke en rating for DC-spænding. Se altid efter en kontakt med en nævnt DC-spænding og strøm.

Hvad er forskellen mellem NO og NC?

Den normalt åbne kontakt tillader elektricitet at flyde, når der ikke trykkes på kontakten, mens den normalt lukkede kontakt tillader elektricitet at flyde, når der trykkes på aktuatoren.

Kan en 5A mikrokontakt styre en motor?

Selvom motorens strøm er under 5A, fungerer kontakten muligvis ikke korrekt. Identificer startstrømmen og den induktive lysbue, som kan overstige kontaktens kapacitet. Værdsæt motorens belastningskapacitet, eller brug et relæ eller en kontaktor.

Kan jeg erstatte en 5A-switch med en 16A- eller 21A-model?

Det er kun, hvis udskiftningen har samme størrelse med hensyn til dimensioner, aktuatorbevægelse, terminalarrangement, kontaktarrangement, spændingsmærke og certificering. En større effektværdi i sig selv er ikke nok.

Hvor længe holder en mikroswitch?

Et produkts levetid bestemmes af belastning, hyppighed af besked, justering, miljø og installationskvalitet. Mekanisk og elektrisk levetid er forskellige udtryk; derfor bør de elektriske levetidsspecifikationer følges i overensstemmelse hermed med hensyn til den faktiske belastning.

For at konkludere, denMicro Switch 5a 125 250ver en levedygtig mulighed for små AC-styrings- og positionsfølende systemer, hvis belastningen og de mekaniske parametre er passende. Bekræft specifikationerne, vælg de rigtige terminaler og aktuatorer til SPDT, og ty til at bruge et relæ eller en kraftig løsning til enheder med betydelig startstrøm eller til krævende elektromekaniske applikationer.
