Oplyst vippekontakt: Typer, ledninger og købsvejledning

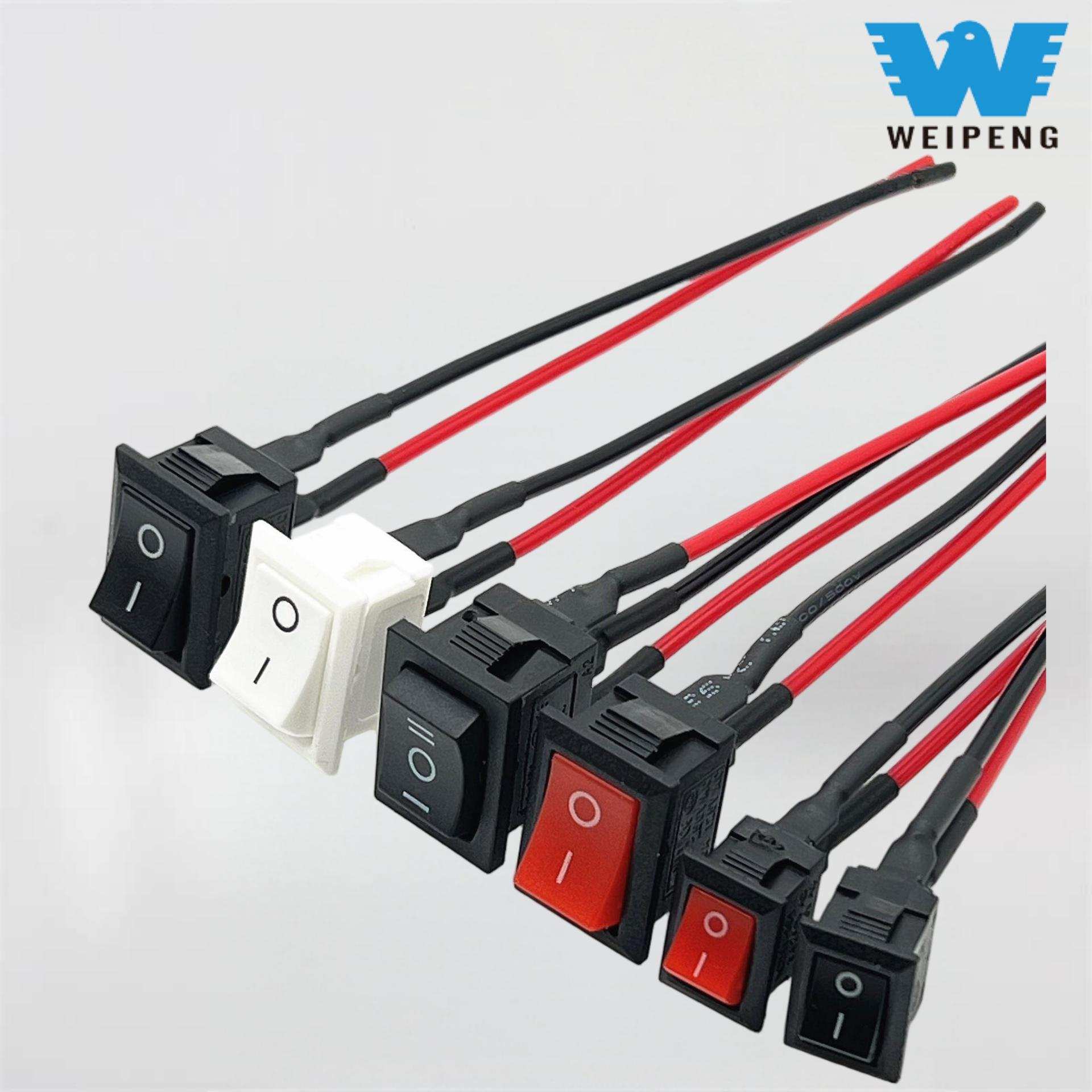

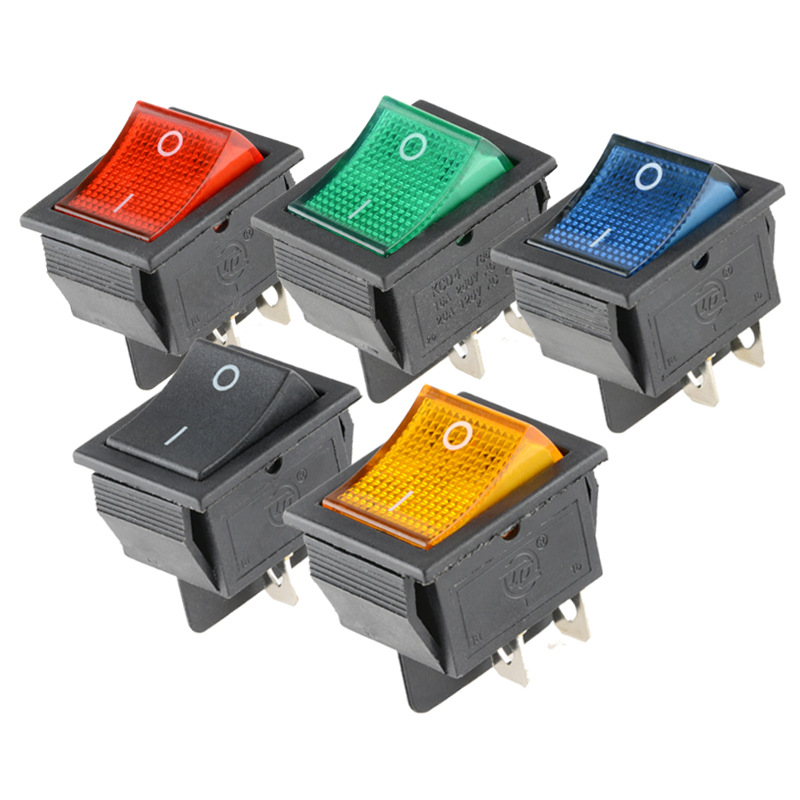

En oplyst vippekontakt fungerer som en slags tænd/sluk-knap, der er indbygget med et LED- eller neonlys, som indikerer, om kontakten er i tænd/sluk-position eller ikke let. På grund af sin indikator er vippekontakten tydeligt synlig selv i mørke eller rodede kontrolpaneler. De oplyste vippekontakter har fundet deres anvendelighed i mange applikationer i biler, både, autocampere, cykler, husholdningsapparater, industrimaskiner, elektriske styresystemer osv.

Det er muligt at anvende oplyste vippekontakter i både lavspændingskredsløb og højspændingssektorer. Man kan støde på 12V-switche, der bruges i bilapplikationer samt 120V AC-switche til brug i boliger og industri. Ved valg af den passende type skal systemets spænding, strømstyrke, belastningstype, terminalarrangement, størrelse på afbryderen og installationsområdet fastlægges.

Hvad er enOplyst vippekontakt?

En vippekontakt er lavet af envippemekanisme, som kan aktivere et elektrisk kredsløb. Vippekontakten skubbes til tændt position, og strømforsyningen forbindes til udstyr, der får strøm. Desuden har kontakten en indbygget LED eller neon for at indikere, at strømmen er tændt.

Kontakten kan indikere, om den modtager strøm, er tændt, eller om der er et andet kredsløb i gang, afhængigt af enhedens design og opsætning. Der er flere forskellige måder at tilslutte kontakten, afhængigt af typen. Sørg dog for at konsultere ledningsvejledningen og mærkerne fra producenten, før du starter installationen.

Almindelige typer af tændte vippekontakter

To-terminal vippekontakter

Kontakten med to terminaler er designet til at fungere i den enkle tænd- og sluk-tilstand. Generelt set forbindes denne type koblingsenhed med både belastnings- og elektriske forsyningskredsløb og kan tænde LED'en, når den er aktiveret. Nogle LED-typer er påvirket af polaritet, så tilslutningerne skal udføres som beskrevet nedenfor.

Tre-terminal vippekontakter

Designet med tre terminaler er kendetegnet ved at sørge for input af elektrisk energi, omskiftelige signaler og forbindelse til jording. Som en konsekvens af at have en separat terminal til jordforbindelse, kan den pågældende indikator fungere uden problemer. Denne type design bruges ofte i biler og både.

Vippekontakter med fire og fem terminaler

4 og 5 terminalkontakter kan give uafhængig belysning, dobbeltpolet omskiftning eller flere udgange. De er egnede til mere sofistikerede kontrolhoveder, selvom korrekt ledningsføring afhænger af den interne konfiguration af kredsløbet. Derfor bør diagrammet, der er givet, følges i stedet for at forenkle ledningsprocessen gennem standard klempladser.

SPST-, SPDT- og DPDT-konfigurationer

SPST-switchen har mulighed for kun at fuldføre et enkelt kredsløb og kun slå det fra til til fra. SPDT-kontakter tænder for én indgang og arbejder på to udgange. DPDT-switche fungerer på to kredsløb og er i stand til at vælge input eller vende polaritet. SPST-kontakten er den mest almindelige form for kontakt, der bruges til typiske applikationer, som at tænde en lampe.

Hvad er enOplyst vippekontakt12V brugt til?

En 12-volt vippekontakt med belysning er designet til brug i elektriske kredsløb med en 12-volt jævnstrøm (DC) forsyning. Typiske anvendelser omfatter:

• Bil- og motorcykelbelysning
• LED lysbjælker og arbejdslys
• Køleventilatorer og vandpumper
• Tilbehør til både og autocampere
• Dashboard og kontrolpanel udstyr
• Batteridrevne elektriske systemer

12V-standarden angiver ikke den øvre strømgrænse for kontakten. Det kan f.eks. oplyses, at en switch kan fungere på 12V strøm ved en strøm på 20A. Men under start kan visse maskiner såsom motorer og pumper trække mere strøm. Til dette formål skal der bruges passende relæer til at styre høje strømme eller induktive belastninger.

Sådan vælger du den rigtige vippekontakt med lys

Tjek spændings- og strømværdien

Vælg en kontakt, der fungerer korrekt med kredsløbets spænding og strøm. For eksempel må en afbryder med en mærkeværdi på 12V DC ikke anvendes til et kredsløb med spændinger på 120V eller 230V AC. Ud over den normale driftsstrøm skal man også overveje belastningens start- eller startstrøm.

Overvej belastningstypen

Elektriske motorer, pumper, varmeenheder, pærer og LED-drivere påfører afbrydere forskellige belastninger. Klassificeringer, der kun tager hensyn til resistive belastninger, gælder muligvis ikke for induktive belastninger såsom elektriske motorer. Valget af afbrydere skal foretages i henhold til de belastninger, de skal håndtere.

Bekræft monteringsdimensionerne

Før du bestiller, skal du sørge for at kontrollere paneludskæringens mål samt panelets tykkelse, placeringen af ​​holdetappen og afstande bagved panelet. En kontakt kan komme ind i udskæringen foran, men kan stadig kollidere med andre dele og ledninger.

Gennemgå indikatorspecifikationerne

Strømforbruget af LED-indikatorer er meget lavt, så de bruges normalt i 12V-systemer. Sørg for, at LED'en indeholder en intern modstand, og kontroller, om den har polaritet. Brug af en kontakt med en anden spænding kan forårsage, at indikatoren vender forkert.

Overvej miljøbeskyttelse

Vi bør vælge kontakter, der har en evne til at modstå fugt og forhindre rust, hvis de skal bruges udendørs, indendørs, i et havmiljø eller i miljøer med støv og vibrationer.

Hvordan forbinder du en tændt vippekontakt?

Ledning af en tændt vippekontakt involverer identifikation af specifikationerne for den bestemte kontakt, herunder dens antal terminaler og layout. Afbryd altid strømforsyningen, før arbejdet påbegyndes, og identificer hver af terminalerne nøjagtigt. Tilslutningen til lysnettet bør kun udføres af kvalificerede teknikere.

Typisk 3-terminal 12V ledningsføring

Sikret positiv forsyning -> Strøm eller indgangsterminal
Switched output -> Positiv klemme på belastningen
System negativ -> Jordklemme og belastning negativ

Elektriciteten skal være tilgængelig på belastningen, så snart kontakten tændes, hvilket indikerer, at indikatoren er tændt. Fuselink skal monteres lige ved siden af ​​forsyningen, det vil sige batteriet. Værdien af ​​sikringen skal også svare til typen af ​​ledning og specifikation af kredsløbet.

Typisk ledningsføring med to terminaler

Positiv forsyning -> Kontaktklemme 1
Kontakt klemme 2 -> Belastning positiv
Belastning negativ -> System negativ

Når en switch indeholder en polaritetsfølsom LED, er det vigtigt at forbinde de positive og negative ledninger korrekt. I tilfælde af at ledningerne er vendt, vil LED'en ikke tænde, på trods af at kontakten fungerer korrekt.

Ledningsføring og sikkerhedshensyn

Brug en ledning, der kommer med den korrekte strømstyrke, og gør brug af isolerede terminaler samt krympeslange for at garantere, at alle forbindelser er sikre. Før ikke ledninger tæt på skarpe hjørner, høje varmekilder eller områder, der kan skabe bevægelse. For køretøjer skal du kontrollere, at ledningsnettet ikke også er udsat for vibrationer og slid. For marine ledninger skal du sikre dig, at konnektorer såvel som ledninger er korrosionsfrie.

En tændt vippekontakt fungerer ikke som en erstatning for en afbryder, den korrekte jord eller sikring. Hvis kontakten bliver for varm, smelter, misfarves, giver gnister eller udsender den brændte lugt, skal den slukkes, da det kan være en indikation på en elektrisk fejl, såsom overdreven strøm, løs forbindelse, defekte kontakter eller ledninger for tynde til at klare belastningen.

FællesOplyst vippekontaktProblemer

Indikatoren lyser ikke

Nogle almindelige årsager er vending af polaritet, manglende jordforbindelse, fejl i at identificere terminaler eller brug af en indikator designet til en anden spænding. Sammenlign installationsarbejdet korrekt med producentens ledningsdiagram og kontroller, at der er spænding på de rigtige terminaler.

Belastningen virker, men indikatoren gør det ikke

Selvom omskifterkontakterne er godt ført, er det lige så vigtigt at kontrollere, om enheden har separat jord eller strømforsyning. Kontroller også, om enheden har en lyskilde, der fungerer adskilt fra andre.

Indikatoren forbliver tændt, når kontakten er slukket

Nogle switch-modeller fungerer på en måde, så de lyser, når der er strøm på deres input. Denne adfærd kan være normal for den pågældende enhed. Før du udskifter kontakten, skal du sørge for at kontrollere kontaktindikatorkredsløbet.

Indikatoren blinker, eller kontakten bliver varm

Problemer som løse forbindelser, spændingsfald, højt strømflow eller uegnede belastninger kan forårsage flimren og overophedning. Dette bør undersøges ved at afbryde kredsløbet og undersøge omskifterens rating, ledningsstørrelsen og hvordan enheden er tilsluttet og indlæst. Hvis det er nødvendigt, kan det være nødvendigt at bruge et relæ til motoren, pumperne eller andre belastninger, der trækker høje strømme.

Ofte stillede spørgsmål

Kræver en tændt vippekontakt en jordledning?

Dette er ikke altid situationen. I tilfælde af målere med to terminaler forbinder de deres indikator internt, hvilket betyder, at der ikke er behov for separat jording. Modeller med tre terminaler bør altid have deres eget jordpunkt. Kontroller altid de respektive terminaler og produktspecifikationer.

Kan en 12V oplyst vippekontakt styre LED-lys?

Påstanden er gyldig, da kontakten har en klassificering, der svarer til systemets spænding, nominelle driftsstrøm og opstartsstrøm for LED-driveren. Et relæ kan være påkrævet ved brug af større LED-bjælker eller flere armaturer.

Kan en 12V vippekontakt bruges med husholdningsstrøm?

Nej, en vippekontakt, der er klassificeret til 12V DC, kan ikke bruges med hverken 120V eller 230V AC. En AC-afbryder skal være klassificeret til AC-spænding, strøm, belastningstyper og gældende sikkerhedsstandarder for husholdningselektricitet.

Hvorfor lyser min LED-vippekontakt svagt, når den er slukket?

En lille lækstrøm fra dimsen eller belastningen i kredsløbet producerer svagt lys. Til tider kan man i stedet for dette arrangement også ty til at bruge en anden kontakt eller relæ eller enhed på lastsiden.

Hvordan kan jeg teste en vippekontakt?

For at teste dens kontinuitet skal kontakten fjernes fra strømkilden og multimeteret indstilles til kontinuitetstilstand. Betjeningen af ​​kontakten skal være sådan, at den har både åbne og lukkede reaktioner under drift. Udfør aldrig kontinuitetstest på et strømførende kredsløb.

En tilstrækkeligt oplyst vippekontakt har de specifikationer for spænding, strøm, type belastning, terminaler, størrelse og funktion, der passer til omgivelserne. For at aktivere et lille 12V-tilbehør er en SPST-kontakt et passende valg. Er der motorer eller tungt udstyr involveret, vil der være behov for et relæ, og der er også behov for sikringer og passende ledninger i andre elektriske anlæg.
