Vippekontakt On Off Position: Den komplette guide til begyndere og eksperter

Forståelse afvippekontaktens tænd-sluk-positioner en meget vigtig faktor for de professionelle og amatører, der beskæftiger sig med elektriske eller elektroniske enheder. Vippekontakten er i brug på forskellige måder forskellige steder, såsom i husholdningsprodukter, i bilens instrumentbrætter, i computerudstyr, i strømskinner og på fabrikker. Hvis du er interesseret i metoderne til at afgøre, om vippekontakten fungerer eller ej, samt at lære dens konstruktion, funktion og fejl at kende, så vil du helt sikkert finde svarene i denne manual.

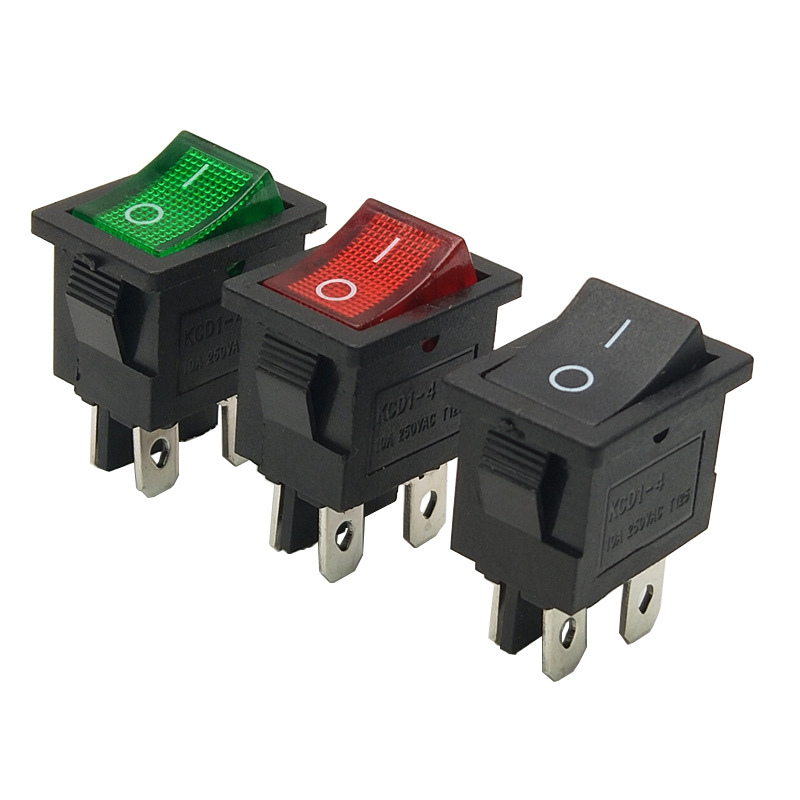

Hvad er en vippekontakt?

En vippekontakt er en elektrisk kontakt, der vipper, når den trykkes ned, i stedet for at bevæge sig lodret. Rygningen fuldender eller bryder også kredsløbet og styrer den elektriske strøm. Vippekontakter blev populære blandt ingeniører. De er stærke, nemme at bruge og pålidelige. Der er mange slags vippekontakter med hensyn til design, former og størrelser, men deres primære rolle forbliver den samme: at tænde og slukke pålideligt.

Identifikation af tænd og sluk-positionen af ​​en vippekontakt

Når man slutter sig til en verden af ​​vippekontakter, er en af ​​de første spørgsmål, der kommer til at tænke på: Hvordan finder man ud af, om kontakten er tændt eller slukket? Branchen har forenklet opgaven ved at komme med nogle generelle indikatorer. Find internationale symboler trykt på kontaktens forside eller præget på den.

I= TIL
O= FRA

Hvis du flytter kontakten i retning af markeringen, som siger "I", vil det pågældende elektriske kredsløb fuldføres og enheden tændes. Hvis kontakten drejes i retning af markeringen "O", afbrydes forbindelsen, og enheden holder op med at fungere. Takket være sådanne enkle skilte kan sikkerheden garanteres. I nogle situationer kan farveværdier bruges til at læse rød farve for "ON" og sort eller hvid farve for "OFF".

Almindelige konfigurationer af vippekontakter

Vippekontakter kommer i flere konfigurationer: enkeltpolet enkeltkast (SPST), dobbeltpolet enkeltkast (DPST), enkeltpolet dobbeltkast (SPDT) og dobbeltpolet dobbeltkast (DPDT). Den valgte konfiguration angiver, hvor mange kredsløb vippekontakten kan betjene. Desuden afslører det, om kontakten kan udføre sin funktion i mange positioner.

Som standard vedrører on-off-funktionen SPST-designet, hvor den ene ende tænder for strømkilden (ON), og den anden ende slukker (OFF). Imidlertid kan typer af DPDT- eller SPDT-omskiftere omfatte flere positioner til at skifte retning eller lave forskellige forbindelser i kredsløbet. At være opmærksom på designet af din vippekontakt hjælper med at tilslutte og bruge den korrekt.

Anvendelser af vippekontakter og deres tænd/sluk-positioner

På grund af deres bekvemme design og brugervenlighed findes vippekontakter i adskillige enheder. Her er de vigtigste applikationer, hvor korrekt identifikation af tænd og sluk-position er vigtig:

Husholdningsapparater: I tilfælde af kaffemaskiner, vandkølere, støvsugere og blæsere er vippekontakter blevet foretrukket på grund af deres lette brug.
Automotive: Vippekontaktens position er alt, når det kommer til styring af instrumentbrættet, ruderne, justering og belysning.
Industriel: Tunge maskiner har altid været afhængige af tydeligt markerede og pålidelige koblinger.
Elektronik og computere: Det siger sig selv, at elektriske strips, skærme og chassis gør brug af vippekontakter for at undgå problemer med strøm og styring.

Forståelse af informationen om vippekontakten er afgørende for jævn og sikker drift af enheder, som de angivne eksempler illustrerer. Fysisk position samt forståelse af betydningen af ​​symboler hjælper med at forhindre utilsigtet start og/eller stop af enheder, der kan resultere i skader eller kvæstelser.

Visuelle og fysiske signaler til On-Off-position

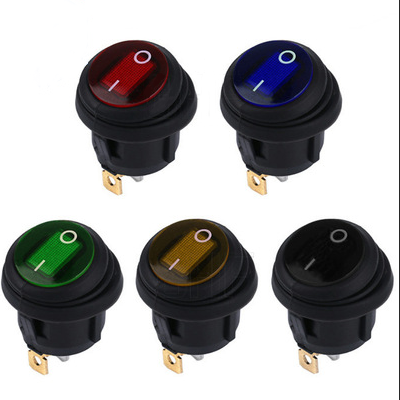

Ud over de grundlæggende "I" og "O" symboler kan vippekontakter også indeholde forskellige visuelle og taktile signaler, så brugerne hurtigt kan forstå dens tilstand. Nogle kontakter har oplyste mærker, hvor en neonpære eller en LED tændes, når selve kontakten er tændt. Derudover er der kontakter med taktile indikatorer, som kan have en robust kant eller en dobbelt hul overflade for at give en fornemmelse af on- og off-siderne

Switchens fysiske egenskaber giver også værdifuld information. I de fleste tilfælde indebærer "ON"-indstillingen, at kontakten overføres mod operatøren, mens "OFF"-positionen betyder, at kontakten drejes i den modsatte retning. I enheder monteret på paneler kan der være mulighed for at opretholde en standardiseret placering af kontakten, så "ON" er placeret i den øverste del eller i nærheden af ​​brugeren, i henhold til visse regler.

Sådan installeres og tilsluttes en vippekontakt til korrekt tænd-sluk-funktion

Korrekt opsætning af vippekontakten sikrer den tilsigtede funktion af kontaktens tænd og sluk-status. Processen er som følger:

Trin 1: Identificer kontakttypen
For at finde ud af, hvilken switch du bruger, skal du afgøre, om det er en SPST-, DPST-, SPDT- eller DPDT-switch, fordi den bestemmer dine ledningsforbindelser.
Trin 2: Find "I" og "O" symbolerne
Når du placerer kontakten i holderen, skal du sikre dig, at "I" vender mod den relevante side.
Trin 3: Tilslut terminalerne
Ledninger er normalt kun et spørgsmål om at tilslutte strømkilden til "live"-terminalen og tilslutte apparatet til "load"-terminalen som angivet i din producents anvisninger.
Trin 4: Kør test på switchen
Når du er færdig med at tilslutte kontakten, skal du foretage en kontrol for at sikre, at kontakten tænder din enhed ved at trykke på "I", og at "O" slukker den.

Installation af vippekontakten på en forkert måde kan medføre, at tænd/sluk-funktionen vendes, hvilket kan være både forvirrende og farligt. Hvis du ikke er sikker på, hvordan installationen fungerer, er det godt at kontakte en kvalificeret elektriker og bede om hjælp til at forstå ledningsdiagrammerne givet af producenten af ​​afbryderen.

Sikkerhedshensyn med vippekontakter

Sikkerhed er af største vigtighed, når det kommer til elektriske styringer. Her er et par bedste praksis, der skal følges for at findetænd-sluk-stilling af vippekontakter:

Tydelige markeringer: Sørg for tydeligt at markere dine kontakter med bogstaverne "I" og "O", eller brug klistermærker, hvis det er nødvendigt. Konsistens: Når du installerer kontakter, skal du sørge for, at tænd/sluk-retningen stemmer overens med, hvordan den er installeret på andre enheder eller paneler. Undgå utilsigtet skift: Undgå at bruge kontakter, der ikke har afskærmninger, dæksler eller låsemekanik, da det kan være farligt på industrielle og overfyldte arbejdspladser. Periodisk service: Kontroller regelmæssigt kontakterne for tegn på slid, falmede markeringer eller andre defekte elementer, der kan forårsage funktionsfejl.

Ved at implementere disse sikkerhedsforanstaltninger sikrer du, at ikke kun dig, men også andre, vil være i stand til at bestemme vippekontaktens tænd-sluk-position og undgå eventuelle elektriske problemer.

Ofte stillede spørgsmål

Hvordan kan man se, om en kontakt er i tændt eller slukket position?De fleste vippekontakter anvender almindelige grafiske signaler: "I" angiver, at aktuatoren udfører en ON-funktion, mens "O" angiver, at den udfører en OFF-funktion. "I"-siden er den, der gør kredsløbet komplet, mens "O"-siden afbryder det. I tilfælde, hvor der ikke gives nogen signaler, henvises til producentens manual. Derudover kan kontakterne nogle gange være tændt, når de er i ON-position eller placeret på en sådan måde, at den side, der skubbes mod brugeren, er i ON-position. En simpel test udført ved at omskifte kontakterne kan også udføres for at bestemme dens position.

Lyser alle vippekontakter, når de er ON?Belysning findes ikke i alle vippekontakter. Mens belyste kontakter hjælper noget, når omgivelserne er mørke, kan en almindelig kontakt kun bruge markering eller følelse.

Kan jeg installere en vippekontakt på egen hånd?Ja, hvis du overholder den korrekte ledningsprocedure og sikkerhedsstandarder. Sørg for at kontrollere specifikationerne for kontakten og se ledningsdiagrammerne for at bekræfte, at den er orienteret korrekt og fungerer korrekt.

Hvad sker der, hvis kontakten er installeret baglæns?Hvis den er installeret forkert, kan vippekontakten virke den modsatte vej - når der trykkes på "O"-siden, kan det føre til, at enheden tændes, hvilket forårsager forvirring og udgør fare. Man bør kontrollere orienteringen på den rigtige måde og kontrollere kontaktens funktionalitet efter installationen.

Er vippekontakter velegnede til højstrømsapparater?Der er en del vippekontakter, der kan fungere fint med højspændings- og højstrømsapplikationer; Det er dog altid tilrådeligt at sikre, at vurderingerne er tilstrækkelige til din ansøgning. Brug af en kontakt med utilstrækkelige værdier kan forårsage overdreven varmeudvikling eller funktionsfejl.

Fejlfinding af vippekontaktens tænd-sluk-problemer

Mens nogle maskiner med vippekontakt ikke reagerer korrekt på ændringer i deres status. Fejlfinding af kontaktens tænd- og slukfunktion involverer at undersøge både kontakten og kredsløbet:

- Til at begynde med skal du kontrollere visuelle indikatorer som symbolerne "I"/"O" sammen med lysindikatorerne for at fastslå placeringen.
- Derefter skal du slukke for strømmen og kontrollere kontakten for slitage, rust eller mekaniske nedbrud. Vippefunktionen/delen skal fungere let uden fejl.
- Brug en kontinuitetstester eller et multimeter til at kontrollere, at kontakten med succes skaber et kredsløb, mens den drejes til "I"-positionen og afbryder den, mens den er i "O".
- Hvis der er flere kontakter, skal de sikres, at de er ensartede og overholder ledningsskemaet.

Hvis en kontakt er holdt op med at fungere, kan det være nødvendigt at skifte kontakten. Når du udskifter kontakter, skal du sørge for at gøre brug af kontakter med de originale specifikationer så meget som muligt, især når det kommer til spændings- og strømkrav.

Alternativer til vippekontakter til On-Off kontrol

Selvom vippekontakter er blandt de mest populære kontakttyper i disse dage, er de ikke den eneste mulighed, der er tilgængelig for tænd-sluk-funktionaliteten. Andre kontakttyper omfatter vippekontakter, trykknapper, drejekontakter og skydekontakter. Alle disse typer af switche har forskellige designs og funktioner. For at illustrere har vippekontakter en håndtagsmekanisme, der trækker kontakten fra en position til en anden, mens trykknapper aktiveres ved at trykke og slippe en knap. Valget af kontakttype afhænger af, hvad den specifikke applikation kræver med hensyn til holdbarhed, ergonomi eller æstetisk udseende.

Vedligeholdelse og udskiftning af vippekontakter

Det er nødvendigt at vedligeholde din vippekontakt for at sikre dens pålidelighed med hensyn til tænd-sluk-positionen. Vær forsigtig, når du rengør kontakten, da tilstedeværelsen af ​​snavs og fugt kan forstyrre markeringerne. Hvis din vippekontakt begynder at føles klistret, viser tegn på funktionsfejl eller er blevet beskadiget, er det normalt den rigtige reaktion at udskifte den. Udskiftningen skal svare til nominel strøm, spænding og fysiske dimensioner. Brug de samme ledninger og orienteringsmetoder som beskrevet tidligere.

At vælge det bedsteVippekontakttil din ansøgning

Når du vælger en vippekontakt, er det vigtigt at sikre, at kontaktens klassificeringer passer til enhedens elektriske behov. Ideelt set bør man kigge efter vippekontakter, der har tydelige markeringer, der indikerer tænd og sluk-betjening af kontakten, er lavet af holdbare materialer og er nemme at betjene. Hvis kontakten skal bruges i et miljø, hvor udsyn er i højsædet, er belyste afbrydere den bedste mulighed. Enheder med høj strøm bør bruge kontakter, som har kontakter og isolering i topkvalitet. Vurder designet af kontakten omhyggeligt for at sikre, at brugerne er opmærksomme på, om vippekontakten til enhver tid er i tændt eller slukket position, så man undgår fejl.

Så for at opsummere betyder det at mestre vippekontakter i tænd-sluk-position at forstå symboler, fysiske signaler, ledninger, brug og sikkerhed. Ved at vælge, installere og vedligeholde vippekontakter omhyggeligt, vil du sikre dig, at dine elektriske enheder er sikre at betjene. Det er lige meget, om du er tekniker, ingeniør, hobbyist eller bare kontrollerer husholdningsapparater; du kan bruge denne guide til at håndtere vippekontakter, samt løse almindelige problemer.
