Long Arm Micro Switch er en ekstremt kompakt snap-action switch med en forlænget håndtagsaktuator. Kontaktens lange arm giver mere fleksibilitet end en almindelig mikrokontakt af stempeltypen, når den registrerer bevægelse, position eller mekanisk kontakt. Langarmede mikrokontakter bruges ofte i en række forskellige applikationer såsom apparater, industrielt udstyr, automationssystemer, salgsautomater, sikkerhedsanordninger, kontorudstyr og mange andre elektromekaniske produkter. Den lange arm giver mulighed for en større afstand mellem bevægelsen af ​​aktuatoren og kontakten, hvilket reducerer mængden af ​​kraft, der er nødvendig for at aktivere kontakten. Som et resultat af disse egenskaber bruges de ofte på det elektromekaniske marked.

Afgørelsen af, hvilken Long Arm Micro Switch, der skal købes til købere, ingeniører og sourcing-teams, er ikke udelukkende baseret på størrelse. Elektrisk klassificering, aktuatorstil, aktiveringskraft, terminalstil, holdbarhed, installationspladskrav og det miljø, som kontakten skal bruges i, kan alle påvirke, hvor godt kontakten fungerer, og hvor længe den vil vare. Denne artikel forklarer, hvordan Long Arm Micro Switch fungerer, hvor switchen kan bruges, og forskellige ting du skal kigge efter, før du køber en Long Arm Micro Switch.

Hvad erLangarms mikrokontakt?

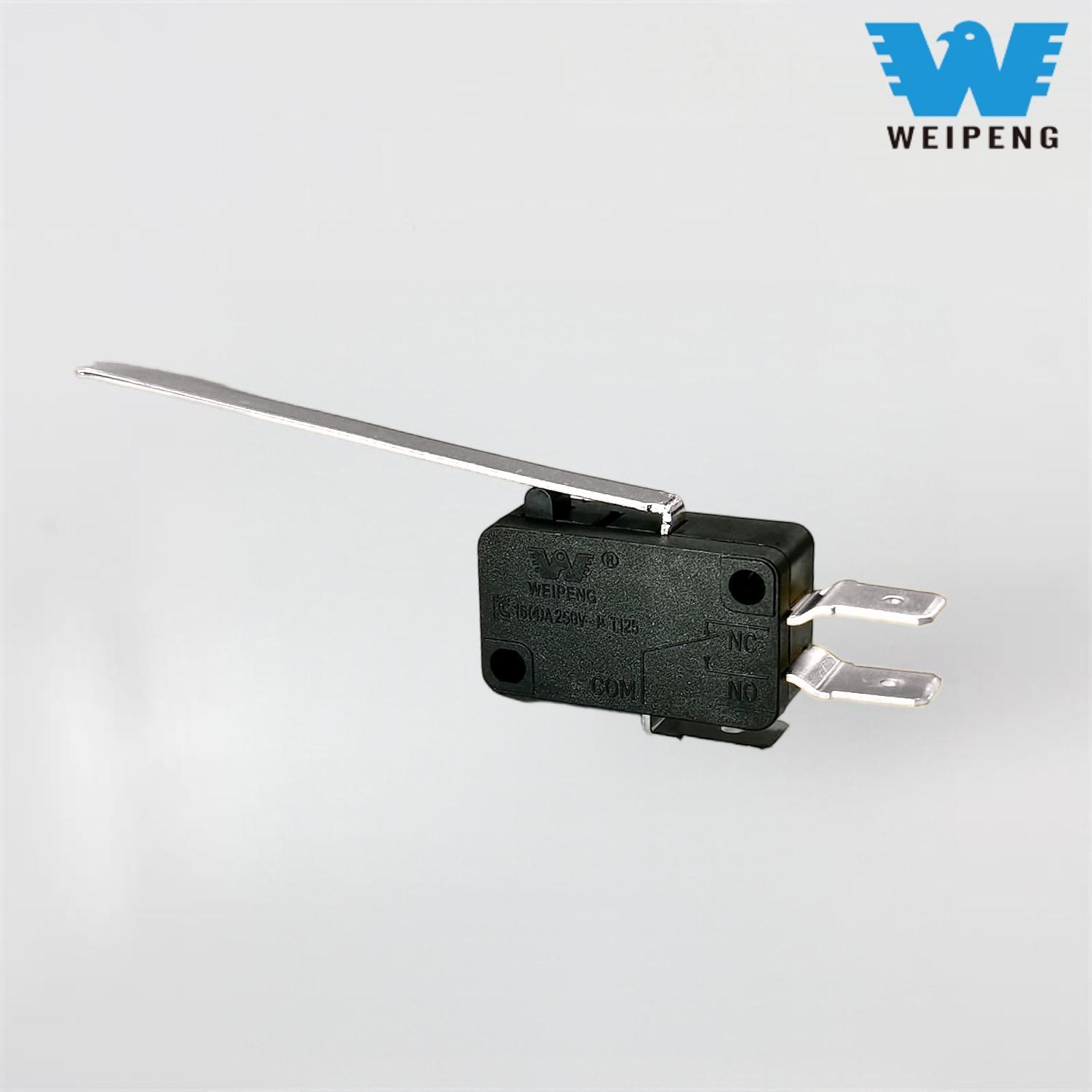

En mikrokontakt med lang arm er et eksempel på en mikrokontakt, der har en håndtagsarm fastgjort til aktuatoren. Aktuatorarmen trykkes eller flyttes af en anden genstand og får den interne fjedermekanisme til hurtigt at ændre kontaktens elektriske kontakttilstand. På grund af denne snap-action-funktion kan Long Arm Micro Switch være ekstremt pålidelig, uanset om objektet, der aktiverer kontakten, har langsom, let eller ustabil bevægelse.

Den lange arm giver en større afstand mellem aktiveringselementet og aktiveringspunktet for kontakten end en standard mikrokontakt. Derudover gør den længere håndtag kontakten lettere at aktivere sammenlignet med en standard mikrokontakt. I produktspecifikationerne kan du finde termer for lignende produkttyper såsom mikrokontaktarm, mikrokontakt med lang håndtag, snapkontakt med håndtag, grænsemikrokontakt og miniaturehåndtagskontakt. Disse refererer generelt til produkter med lignende funktion; dog kan dimensioner, aktuatorkonfigurationer og elektriske klassifikationer variere fra model til model.

Funktionaliteten af ​​en mikroswitch med lang arm

I mikrokontaktens hus er faste og bevægelige kontakter forbundet med en fjedermekanisme. Når det er i sin normale position, kan kredsløbet enten være lukket eller åbent, afhængigt af hvordan det blev ført gennem den normalt åbne eller normalt lukkede terminal. Den påførte kraft gennem vippearmen overføres til aktiveringselementet inde i mikrokontakten. Når den påførte kraft når arbejdspunktet, ændrer snap-mekanismen kontakttilstanden næsten øjeblikkeligt, før den vender tilbage til den oprindelige position, når den påførte kraft er blevet fjernet.

Denne hurtige overgang mindsker kontaktbuedannelse, øger nøjagtigheden af ​​producerede signaler og forbedrer kontakternes mekaniske levetid. Af disse grunde bruges mikrokontakter almindeligvis i applikationer, hvor der vil være hyppig cyklusskift, præcis detektion, kompakte installationer og ensartet elektrisk output.

HvorLangarmede mikrokontakterer almindeligt anvendte

Long Arm Micro Switch er meget udbredt i mange industrier på grund af dens kompakte størrelse, præcision og meget enkle mekaniske integration. I boliger bruges de i apparater som mikrobølgeovne, vaskemaskiner, opvaskemaskiner, kaffemaskiner, køleskabe og klimaanlæg til at registrere dørlåse åbne eller lukkede forhold, lågposition og vandstand til driftsfunktioner og sikkerhedskontrol.

I industriel og kommerciel brug bruges langarmede mikrokontakter almindeligvis som endestopkontakter, positionsfølende enheder og sikkerhedsafbrydere. De bruges også i vid udstrækning i salgsautomater, arkademaskiner, kontorudstyr, elektriske låse, medicinsk udstyr, 3D-printere, pakkemaskiner og tilbehør til biler. De giver et økonomisk middel til at konvertere mekanisk bevægelse til et elektrisk signal.

Typer af løftearme og aktuatordesign

Der findes flere forskellige former for håndtagsarme til mikrokontakter med lange arme. Et lige langt håndtag er den mest almindelige stil og bruges til generel positionsdetektering og grundlæggende mekanisk kontakt. Rullehåndtag bruger ruller for enden af ​​deres håndtag, hvilket gør det mindre belastende at glide hen over kontakten og reducerer friktionen. Simulerede rullehåndtag har en buet ende på deres arm i stedet for en traditionel roterende rulle og giver derfor en jævnere kontakt med lavere omkostninger.

Når du vælger en mikrokontakt med en bestemt håndtagsarm, skal du sørge for at verificere retningen af ​​håndtagets bevægelse, da det kan beskadige den og forårsage for tidlig fejl, hvis du slår den i en forkert vinkel. Stabiliteten og levetiden for enhver mikrokontakt med lang arm kan forbedres betydeligt ved at sikre, at korrekt justering, håndtagslængde og frigørelsesplads er til stede.

Sådan vælger du en mikrokontakt med lang arm

Den bedste måde at vælge en kontakt på er at begynde med kontaktens arbejdsparametre. Du skal overveje, hvad der vil blive opdaget af kontakten, hvor ofte kontakten vil blive aktiveret, hvor meget strøm der vil strømme gennem kontakten, og hvilke forhold kontakten vil blive udsat for. Hvis du skifter signaler ved lav spænding, kan kontaktpålidelighed og stabil drift være mere kritisk end at skifte høje strømmængder. Hvis du skifter motor eller strøm, skal du lægge større vægt på elektriske klassificeringer og kontaktmaterialer.

Det er vigtigt også at måle monteringshulafstand, kropsstørrelse, håndtagsposition og terminalorientering. Montering har en tendens til at blive påvirket af selv en lille dimensionsændring. Send din leverandør installationsoplysninger såsom billeder, tegninger, spændings-/strømværdier, terminaloplysninger og varenumre, når du udskifter en enhed med en eksisterende model. For ny produktudvikling, test prøver under faktiske driftsforhold før masseproduktion, så du ved, om driftskraften, kontaktpålideligheden og installationstolerancerne er overholdt.

Langarms mikroswitchKøbsanbefalinger

Når du køber en Long Arm Micro Switch på vegne af OEM-produktion eller vedligeholdelsesbehov, er køb fra en, der kan give kontinuitet, lige så vigtigt som prisen. Hvis du køber en billig switch, der giver dig forskellige grader af push-in kraft eller fejler meget hurtigt efter, at du har købt den, vil du pådrage dig betydelige omkostninger til produktretur, nedetid eller produktklager. Se efter leverandører, der kan yde teknisk assistance, er i stand til ensartet produktion og tilbyder klar dokumentation og certificering af switchen.

Selvom en mikrokontaktarm måske ikke ser ud til at være særlig vigtig, er den afgørende for sikkerhed, kontrol og brugeroplevelse. Ved at kende aktuatorstilen, den elektriske bedømmelse, installationstilstanden og kvaliteten af ​​langarmede mikrokontakter, kan enhver, der køber et mikrokontakthåndtag til et apparat, en kompakt grænseafbryder eller en holdbar detektionskontakt til OEM-projekter, vælge en kontakt, der giver pålidelig service i hele applikationens levetid med minimale problemer og servicenedetid.
