Hvordan fungerer en 6-pin vippekontakt?

Du har sikkert svirret en uden at tænke to gange. Det tilfredsstillende klik på en vippekontakt er overalt - på din sumppumpe, en bilsædevarmer eller en bænksliber. Men når du drejer på en almindelig lyskontakt, brækker du kun én ledning. Så hvorfor gør a6-polet vippekontaktHar du brug for seks metalstifter, der gemmer sig nedenunder? Fordi denne lille komponent ikke kun er en tænd/sluk-knap. Det er en lille trafikbetjent. Den styrer to uafhængige kredsløb på én gang, og i nogle tilfælde lyser den for at fortælle dig, at strømmen er strømførende. Lad os åbne hætten og se, hvad disse stifter rent faktisk gør.

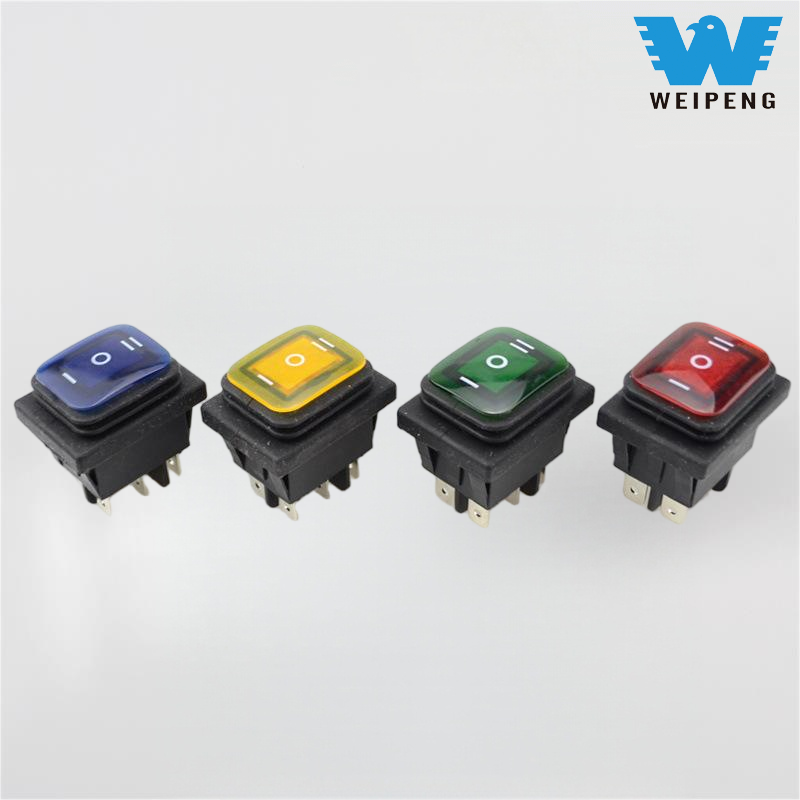

En 6-benet vippekontakt er en dobbeltpolet, dobbeltkast (DPDT) kontakt. På almindeligt engelsk betyder det, at den kan styre to separate enheder eller to funktioner på én enhed samtidigt. I modsætning til en simpel 2-benet kontakt, der bare skærer en enkelt ledning, er denne til mere komplekse opgaver, hvor du skal vende en motor eller skifte mellem to strømkilder.

For at forstå, hvordan det virker, skal du kende pin-layoutet. Du behøver ikke en ingeniøruddannelse; bare tænk på dem i par.

- Pin 1 & 2 (Indgangene): Dette er dine "fælles" terminaler. De tilsluttes normalt til din hovedstrømkilde (batteriet eller vægadapteren).

- Ben 3 & 4 (udgangssæt 1): Disse forbindes til den første enhed eller den første funktion (f.eks. "frem" på en motor).

- Ben 5 & 6 (udgangssæt 2): Disse forbinder til den anden funktion (f.eks. "omvendt").

Hvad sker der, når du vender det?

Her er det magiske trick. Rockeren har en metalbro indeni, der bevæger sig, når du trykker på den.

- Position 1 (Op/Til A): Broen forbinder ben 1 til ben 3, og forbinder samtidig ben 2 til ben 5. Strøm strømmer til funktion A.

- Position 2 (Center/Fra): Intet forbinder. Broen sidder i neutral. Kredsløbet er dødt.

- Position 3 (Ned/Til B): Broen forbinder ben 1 til ben 4, og ben 2 til ben 6. Nu strømmer strømmen til funktion B.

Som køber har du normalt kun brug for en 6-benet vippekontakt til to specifikke problemer:

1.  Reversere en jævnstrømsmotor: Tænk på et spil eller en lift. Du skal sende positiv spænding én vej for at gå op, og vende polariteten for at gå ned. En 4-benet kontakt kan ikke gøre dette sikkert, men den6-benetdesign håndterer "crossover" internt.

2.  Dobbelt spændingskontrol: Måske har du en enhed, der kører på 12V og 24V, eller du vil vælge mellem "batteristrøm" og "generatorstrøm". Denne kontakt isolerer begge linjer.

The Light Issue (en almindelig køberhovedpine)

Mange 6-polede vippekontakter har en indbygget LED. Disse lys kræver dog en jordvej. Hvis din kontakt ikke lyser, skal du ikke antage, at den er i stykker. Du skal sandsynligvis føre en specifik jordledning til "jord"-benet (ofte ben 7 eller en separat terminal, afhængigt af mærket). Hvis du ignorerer LED'en, fungerer den mekaniske kobling stadig fint.

Takeaway

Glem de komplekse ledningsdiagrammer et øjeblik. Bare husk: a6-polet vippekontakter to separate 3-benede kontakter limet ind i et hus. Det eksisterer for at håndtere to forskellige handlinger (som høj/lav hastighed eller frem/tilbage) ved hjælp af en enkelt knap. Hvis dit projekt kræver at vende en motor eller styre to strømkilder, ved du endelig, hvorfor den grundlæggende 2-benede kontakt ikke ville afbryde den.
