4-pin 2-position rød grøn og blå oplyst afbryder

WEIPENG® er en kendt producent og leverandør af TongDa Rocker Switch Supply Socket i Kina, med mange års erfaring i at levere løsninger af høj kvalitet. Vores konkurrencedygtige priser og voksende popularitet på de europæiske og amerikanske markeder gør os til den perfekte langsigtede partner til alle dine On Ff On Round Rocker Switch-krav i Kina.

Model:KCD1-304

Send forespørgsel

Produkt beskrivelse

WEIPENG® er en førende 4-pin 2-position rød grøn og blå lysende strømafbryder producenter, leverandører og eksportører.

TongDa Rocker Switch-funktion

Kernevippeudløsersystemet i serien af produkter er blevet optimeret over flere generationer: det anvender en 'dobbelt omdrejningspunkt afbalanceret vippe med forstærket fjedersæt'-struktur med en præcis pressevandring på 1,2-1,8 mm. Driftskraften er klassificeret i henhold til scenariet: 1,5-3N (let berøring til hjemmebrug) og 3-5N (anti-mistouche til industriel brug). Trigger-feedbacken er klar og skarp, uden problemer med at hænge fast eller frit spil.

Kontaktmaterialerne er konfigureret anderledes:

Den generelle version bruger højrent sølv-tin-legering med en indledende kontaktmodstand på ≤8mΩ, egnet til konventionelle belastninger på 10A-16A (250V AC), der opfylder grundlæggende krav til hjemme- og kommercielt udstyr;

Den industrielle version opgraderer til kontakter af sølv-palladiumlegering, styrket af vakuumplettering, med en initial kontaktmodstand på ≤5mΩ, normeret til belastninger op til 20A (250V AC), i stand til at modstå T125 høj temperatur, velegnet til industrielt udstyr med høj effekt.

Hele serien har en mekanisk levetid på 80.000 - 150.000 pressecyklusser og en elektrisk levetid på over 50.000 - 120.000 cyklusser, hvilket muliggør stabil drift i 3-6 år i højfrekvente brugsscenarier.

Switch tekniske egenskaber:
PUNKT	Teknisk parameter		Værdi
1	Elektrisk vurdering		10(1,5)A/16(3)A/10(3)A 250VAC
2	Kontakt modstand		≤50mΩ Startværdi
3	Isoleringsmodstand		≥100MΩ (500VDC)
4	Dielektrisk Spænding	Mellem ikke-forbundne terminaler	1500V/0,5mA/60S
		Mellem terminaler og metalrammen	3000V/0,5mA/60S
5	Elektrisk liv		≥10.000 cyklusser
6	Mekanisk liv		≥100000 cyklusser
7	Driftstemperatur		0~125℃
8	Driftsfrekvens		Elektrisk: 15 cyklusser Mekanisk: 60 cyklusser
9	Vibrationssikker		Vibrationsfrekvens:10~55HZ; Amplitude: 1,5 mm: Tre retninger: 1H
10	Loddeevne: Mere end 80% af nedsænket del skal dækkes med lodde		Loddetemperatur: 235±5 ℃ Nedsænkningstid: 2~3S
11	≥100MΩ (500VDC)		Dyplodning: 260±5℃ 5±1S Manuel lodning: 300±5℃ 2~3S
12	Sikkerhedsgodkendelser		UL, CSA, VDE, ENEC, TUV, CE, CQC
13	Testbetingelser		Omgivelsestemperatur: 20±5 ℃ Relativ luftfugtighed:65±5%RH Lufttryk: 86~106KPa

TongDa Rocker Switch-applikation

Kommercielt udstyr:Kompatibel med kaffemaskiner, kasseapparater og printere. 16A belastningsversionen kan håndtere den øjeblikkelige strøm, når enheder starter. Efter batchpåføring i en bestemt kædekaffebar blev nedetiden forårsaget af switchfejl reduceret med 85 %.

Industriel bistand:20A højlastversionen bruges til mindre transportudstyr og værkstedsbelysning. T125-temperaturmodstanden er velegnet til højtemperaturmiljøer. En bestemt maskinfabrik brugte den i 18 måneder uden forringelse af ydeevnen.

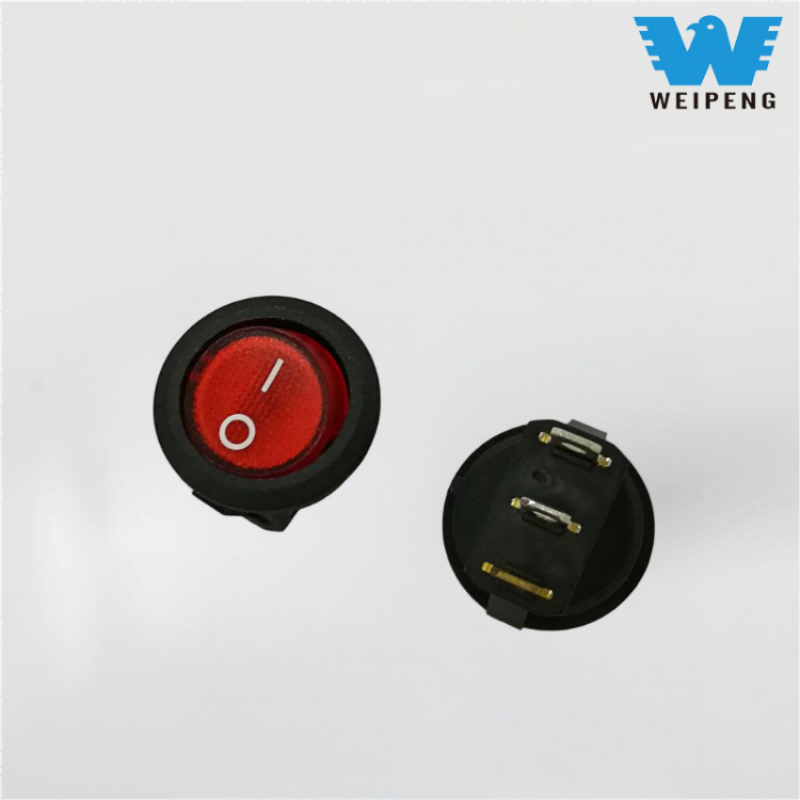

TongDa vippekontakt detaljer
